ファインシャットシリーズ(SP / 極 / 極XX)


製品概要

  ファインシャットSPは光学機器内部の反射防止素材として開発されました。極細発泡のポリウレタンシートで、優れた光学特性と厚み0.22mm~という驚異的な薄さを両立しています。

  材質はエーテル系ポリウレタンの発泡素材。耐接触性のある軟質素材のため、触ることでの光学性能の劣化が少なく、ハンドリングが容易です。耐水性も持ち合わせているため水洗いも可能です。

  一般的な迷光対策である植毛処理と比較し、発塵が少ないという利点から、30年以上一眼レフカメラのミラーボックス壁面の迷光防止部品として採用頂いております。 RoHS2.0などの各種環境規制にも対応します。

  また、素材や特性はそのままに、表面に複雑な凹凸を形成して光吸収性能を更に向上させた、極(きわみ)グレード、極XX(きわみダブルエックス)グレードを用意しております。クリーン度が要求される光学機器内部の迷光対策部品を作成するのに最適な素材です。


光吸収の仕組みと赤外線への対応

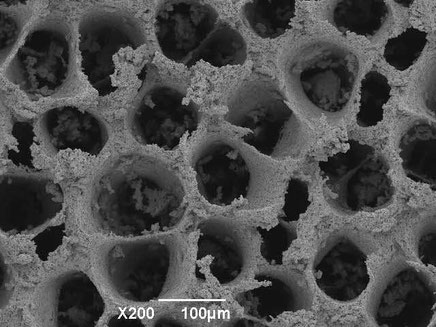

ファインシャット表面 拡大写真

 写真は電子顕微鏡でファインシャットSPの表面を観察した画像です。ファインシャットは製品表面が微細多孔構造になっており、その凹凸構造の中に光が入り込む事によって光の吸収を行います。ファインシャット極、極XXグレードではさらに、表面表面に光吸収効果の高い立体形状を形成させることで、SPグレードに対し大幅な光吸収性能の向上を達成しております。






 また赤外領域での高い光吸収性能も本製品の特徴です。一般的な迷光対策資材である植毛(フロック)処理で用いられるパイルは染料によって黒く染められています。染料による黒は見た目には黒くても、人間の感知できる波長上限に近い700nm以上の長波長では光吸収性能をで大きく損ない、近赤外線の迷光対策に使用することができなくなります。ファインシャットシリーズは染料由来の黒ではなく、原料にカーボンを練り込んだ黒さですので、可視光から赤外域まで安定した光吸収効果を得ることができます。近赤外にも波長感度を持つ産業用カメラの迷光対策資材に最適です。

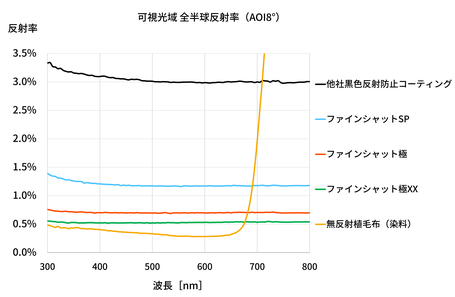

ファインシャットSP 反射率性能グラフ

カット加工、貼り付けが簡単です。

   ファインシャットと薄型両面テープの組み合わせの場合、市販のヒートカッターで簡単に切ることができます。

 動画は黒アルマイトプレートにファインシャットSPを貼り付ける方法をまとめたものです。金属部品への貼り付けが必要な場合、この方法で簡単にご自身で迷光対策をすることができます。


用途・用途提案

  • 光学機器の鏡筒内壁
  • 液晶、半導体検査設備内部の反射による偽欠陥判定の抑制
  • 暗室壁面の反射抑制
  • レーザー加工機の散乱光吸収
  • 光沢物3Dスキャン時のノイズマスキング用途
  • ホコリ可視化が必要な組み立て、外観検査工程の作業台マット
  • LiDARのターゲット及び内部部品
  • 静物写真撮影の背景
  • シートレーザーによる流体計測(PIV)装置の内壁
  • 分光放射計用の校正装置
  • カメラ用キャリブレーションボード

一点からのレーザーカット試作にも対応いたします

 弊社では小ロットや短納期の部品試作に対応するため、レーザー加工機やプレス機によるカットサービスを行っております。納期は最短当日出荷も可能。

 レーザー加工費用の概算は、下記エクセルファイルをダウンロードの上、赤枠内に素材と部品外形寸法を記入頂ければ簡単に計算することが出来ます。ただし形状によって費用が変わりますので、正式お見積りは図面を頂いてからの回答となります。

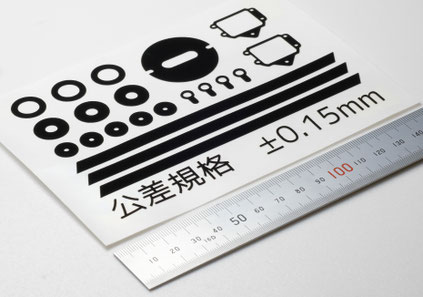

ファインシャット カット部品見本

ダウンロード
レーザーカット計算シートv20240603.xlsx
Microsoft Excel 18.3 KB

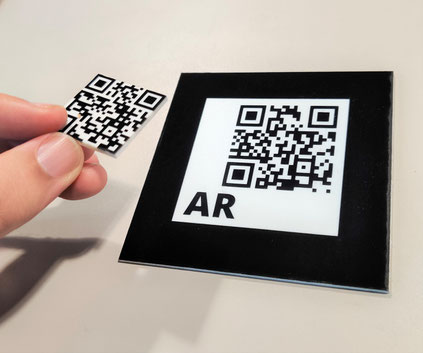

無反射処理 精密QRコード

 レーザー加工の欠点として、端面周辺にススが付着いたしますが、その点はご容赦下さい。

 他にもレーザー加工と貼り付け作業を組み合わせ、無反射QRコードパネルなどの製作も承ります。何でもご相談下さい。


製品仕様

SPグレード


厚み

 ファインシャットSP 0.2 : 0.22mm±0.03

 ファインシャットSP 0.4 : 0.40mm±0.03

※両面テープは下記の2種類、「標準テープ/DIC8103Dクロ(厚み0.15mm)」または「薄型テープ/DIC#8616UJ-クロ-50N(厚み0.05mm)」を標準採用しています。

  標準テープDIC8103Dクロは基材がしなやかでリワーク性も良好。貼り付け加工がしやすいテープです。薄型テープ DIC#8616UJ-クロ-50Nは粘着層が薄いので、両面テープの切断面に起因する光沢を抑えることができます。

標準規格

原反ロール規格

W500mm x L130m(乱尺)

※特注でW1000mm規格の作成も承ります。



規格シートサイズ

 400mm x 500mm

   200mm x 245mm


極(きわみ)グレード


厚み

 ファインシャット極 : 0.37mm±0.05

テープ付き仕様が標準仕様となっており薄型テープ/DIC#8616UJ-クロ-50N(厚み0.05mm)がラミネートされておます。こちらを加えた厚みが総厚となります。

標準規格シートサイズ

   480mm x 280mm

   190mm x 230mm

   190mm x 53mm


極XX(きわみダブルエックス)グレード


厚み

 ファインシャット極XX : 0.71mm(参考値)

※テープ付き仕様が標準仕様となっており、DIC810TBクロ(厚み0.135mm)を加えた厚みが総厚となります。

標準規格シートサイズ

   136mm x 112mm


カタログダウンロード

ダウンロード
ファインシャットカタログ190710.pdf
PDFファイル 1.4 MB

動画でも詳しくご紹介!



価格・購入先のご案内

  迷光除去や反射防止対策でお困りのメーカー開発者の皆様、また光学関連のDIYに取り組む一般ユーザーの皆様に向けて、本製品は弊社公式ストアもしくはアマゾンにて、ワンクリックで入手可能です。

  公式ストアは銀行振込とクレジットカード支払いに対応。インボイス制度に対応した納品書を同梱し、また出荷通知記載のURLから領収書の発行も可能です。価格は全て税込み表記です。

ファインシャットSPグレード



規格サイズ/仕様
(mm)

公式ストア Amazon

245

x

200

SP0.2

/標準テープ

1430円

+送料440円

X

SP0.4

/標準テープ

1320円

+送料440円

SP0.2

/薄型テープ

1650円

+送料440円

SP0.4

/薄型テープ

1540円

+送料440円

400

x

500

SP0.2

/標準テープ

3630円

+送料1100円

4300円

SP0.4

/標準テープ

3190円

+送料1100円

3900円

SP0.2

/薄型テープ

3960円

+送料1100円

4500円

SP0.4

/薄型テープ

3520円

+送料1100円

4100円

500mm
x
m単位

切り売り

SP0.2

/テープ無し

5500円/m

+送料1980円

X

SP0.4

/テープ無し

5500円/m

+送料1980円

SP0.2

/標準テープ

5500円/m

+送料1980円

SP0.4

/標準テープ

5500円/m

+送料1980円

SP0.2

/薄型テープ

5720円/m

+送料1980円

SP0.4

/薄型テープ

5720円/m

+送料1980円

ファインシャット極(きわみ)、極XX(きわみダブルエックス)グレード

規格サイズ

(mm)

公式ストア Amazon

190

x

53

1430円

+送料440円

2300円

190

x

230

5500円

+送料440円

x

480

x

280

12100円

 +送料1100円

13200円
+送料1000円

136

x

112

極XX

7480円

+送料440円

x
